JDX-380V系列接地线

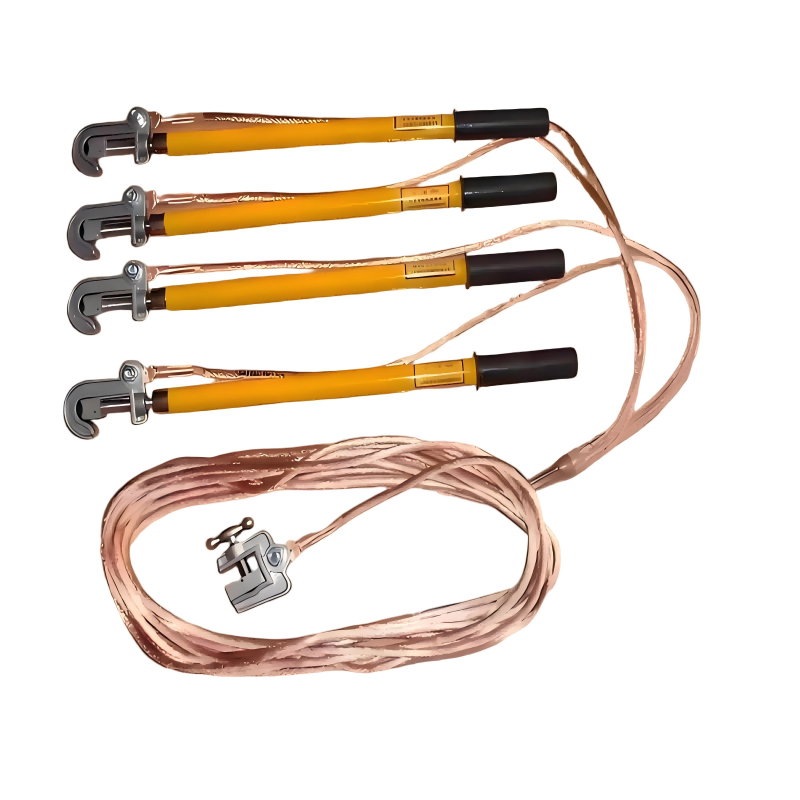

该设备主要由‌绝缘操作杆、导线夹（猴头式）、短路线、接地软铜线和接地夹‌组成。其核心特点是采用“圆口螺旋式”结构的导线夹（即“猴头”），通过旋转紧固方式牢固连接导线，确保接触可靠、不易脱落。操作时需遵循“先接地端，后导体端”的顺序，拆除时则相反，以保障安全。

主要技术参数与分类：

• ‌电压等级‌：涵盖10kV、35kV、110kV、220kV、500kV等多种规格。
• ‌软铜线截面‌：通常为25mm²以上，符合国家标准要求，确保能承受短路电流冲击。
• ‌绝缘杆材质‌：多采用环氧树脂玻璃钢管，具有高绝缘性、高强度、轻便耐用等特点。

• 猴头式短路接地线‌的正确使用是保障电力作业人员在高压设备上检修时人身安全的关键措施，操作必须严格遵循“先验电、后接地”和“先接接地端，再接导体端；拆除时顺序相反”的原则。

  一、使用前准备

  1. ‌确认停电并验电‌
     在挂接接地线前，必须使用与设备电压等级匹配的验电器，逐相验明设备确无电压。验电前应先在带电设备上测试验电器是否完好。
  2. ‌检查接地线状态‌
     检查软铜线有无断股、护层破损，接线夹是否锈蚀、转动灵活，绝缘操作杆有无裂纹或受潮，确保所有部件完好可靠。
  3. ‌选择合适规格‌
     根据作业电压等级（如10kV、110kV等）选用对应绝缘长度和铜线截面（常用25mm²或35mm²）的接地线，确保满足短路电流承载要求。
  4. ‌个人防护到位‌
     操作人员须穿戴合格的绝缘手套、绝缘鞋、安全帽，必要时佩戴绝缘披肩，保持与带电体的安全距离（如10kV≥0.7m）。

  二、挂接操作流程

  1. ‌连接接地端‌
     将接地夹牢固夹持在接地网或临时接地极上，接地极应垂直打入地下‌不小于0.6米‌，连接点需打磨去除氧化层，确保接触良好。
  2. ‌挂接导体端‌
     使用绝缘操作杆将“猴头”夹依次挂接到各相导线上，夹持位置应选择金属裸露、平整部位，旋转紧固至夹口完全咬合，防止松脱。多相设备需‌每相都短路接地‌，避免遗漏造成感应电伤害。

  三、拆除操作流程

  1. ‌先拆导体端‌
     使用绝缘操作杆依次取下各相线上的“猴头”夹，动作平稳，防止导线甩动触碰其他设备。
  2. ‌后拆接地端‌
     确认所有导体端已拆除后，再取下接地夹，严禁颠倒顺序，以防设备突然来电时通过人体放电。

  四、使用后注意事项

  • 操作完成后，将接地线缠绕整齐，放入专用收纳袋，避免弯折损伤软铜线。
  • 经受短路电流冲击后，无论外观是否完好，‌必须强制报废‌，不得再次使用。
  • 定期进行电气导通测试和机械检查，检验周期一般为‌每五年一次‌。
